科里奥利质量流量计如何正确安装
发布时间：2019-12-09 11:40浏览次数：
质量流量计的安装
相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有前后直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
安装注意事项
1、安装位置应避免电磁干扰。传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
2、工艺管道应对中，两侧法兰应平行。严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。另外再两侧的工艺管道近法兰处（约2~10倍管径处）应有稳固的支架来支撑。

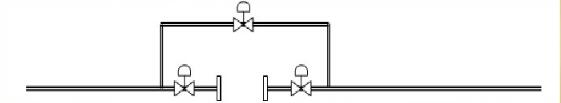

3、在传感器的上下游管道上，建议安装截止阀及旁通管方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。使用流量计下游的调节阀进行流量控制。
4、在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用调节适当的背压，防止汽化或气穴发生。若介质
在流量计中发生汽化或气穴将影响测量精度，严重时导致流量计无法正常工作。
5、安装时要注意流量计外壳上的流向标志，其箭头指向与变送器内部组态的流量方向是一致的。
6、对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免由于管道施工队传感器造成的疑问损坏及避免杂物进入传感器。另外在安装传感器前，请勿将传感器进出口保护套去除。仪表的搬运
要操作可靠，做到轻起轻放，跌落和磕碰等易造成传感器永久损坏。
注意：如在安装有传感器的管道式进行焊接作业时，如有可能要取下创拿起。如无法取下，要注意焊接点和回流线必须在传感器的同一侧。
要保证被测介质能够完全充满传感器。对于液体要不集气，对于气体不要积液，对于粘稠、脏污、高凝点的介质易排空（根据需要，也可在两侧加装低点阀门）
质量流量计安装示意图
1.水平安装
正确的安装应使变送器的外壳根据介质特性竖直向上或向下安装，避免气泡或固体颗粒在弯曲的测量管中积聚。 传感器不能悬空安装在管道上，要用支架固定，以避免过程连接处产生过大的应力， 传感器的固定支架可以是平板式、墙装式或柱装式。
质量流量计安装示意图
1.水平安装
正确的安装应使变送器的外壳根据介质特性竖直向上或向下安装，避免气泡或固体颗粒在弯曲的测量管中积聚。 传感器不能悬空安装在管道上，要用支架固定，以避免过程连接处产生过大的应力， 传感器的固定支架可以是平板式、墙装式或柱装式。

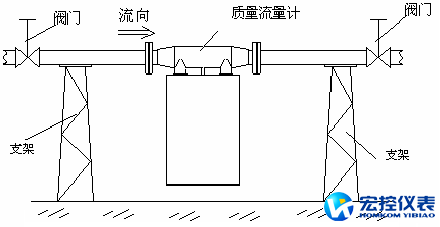

水平管道：主体朝下，测量液体

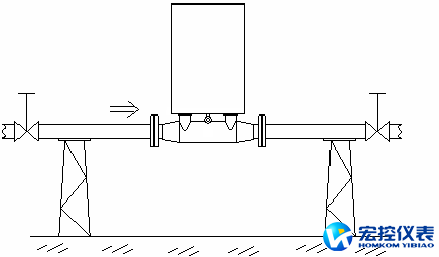

水平管道：主体朝上，自排空，测量含固体的浆液
2.垂直安装
最佳安装方式为竖直安装，并使流体自下而上流过仪表，这样可使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空，使其不受固体结垢的影响。
最佳安装方式为竖直安装，并使流体自下而上流过仪表，这样可使夹带的固体颗粒下沉，气体经测量管上升，测量管内流体可全部排空，使其不受固体结垢的影响。
垂直管道：旗式安装，自排空，测量液体或浆液，液体必须从下往上流
